WFX-40型 细井水位计

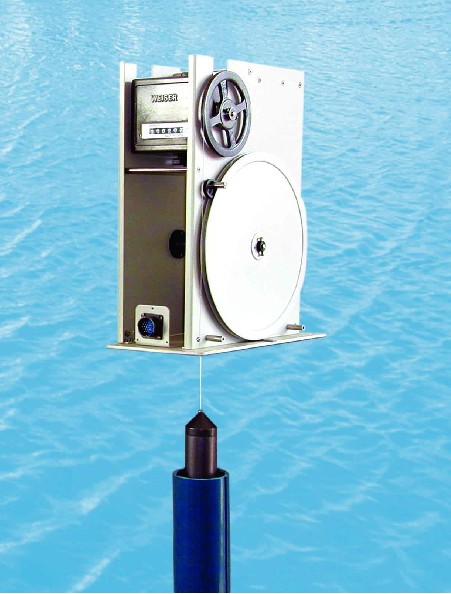

WFX-40型浮子式细井水位计

1.     概述

1.1 本仪器按照国家标准GB/T11828.1-2002要求设计、制造，广泛用于地表水、地下水及大坝测压管水位测量。

1.2 本仪器为单浮子式自收缆水位计（以下称水位计），水位计工作时井管内只有一根测缆牵动浮子跟踪水位升降变化，实现水位自动测量。

1.3 本型仪器适用于口径内径不小于70～150mm、埋深为10～500m范围的场所使用，并且井管的中轴线必须是直线，井管内壁必须平滑、无凹凸障碍。

1.4 本仪器水位编码器为低转矩、抗雷击型（微动开关触点功率为5A/250V）绝对值编码器，并采用镀金防水航空插头座，仪器性能稳定可靠，无温度、时间漂移。

2．  组成及工作原理

本型仪器由水位编码器、测轮、测缆、浮子及自收缆装置组成；自收缆装置由卷扬轮、卷扬轴、卷扬缆、定滑轮组、动滑轮组、重锤、直立支板、底板、防护罩等组成；仪器的水位编码器安装在直立支板上，测轮安装在水位编码器转轴上；自收缆装置的卷扬轴安装在支板上；卷扬轮安装在卷扬轴的轴端；动滑轮组安装在重锤上；定滑轮组通过各自支架安装于支板上；卷扬缆的起始端安装在卷扬轴上，另一端依次绕过定滑轮1、动滑轮1、定滑轮2、动滑轮2后向上穿过支承轴上的安装孔与支承轴固定；仪器防护罩通过四个固定螺丝钉与底板相连接。测缆缠绕在卷扬轮的凹槽中，其引出端沿逆时针方向绕经水位轮后向下穿过仪器底板的过线孔与浮子连接；自收缆装置的作用是产生一个恒力用于拉紧、自动收放测缆，使浮子工作在正常吃水深度上。

其工作原理为：水位静止时，浮子静止在水面上，仪器的重锤悬停在对应高度上，编码器输出值与水面高度值相对应；当水位下降时，浮子跟随水位变化沿着井管的中心向下运动，并拉动测缆向下走，带动测轮逆时针转动并同时驱动卷扬轮、卷扬轴顺时针转动，提升重锤到对应高度上，水位编码器输出与水位变化量相对应的值；当水位上升时，浮子跟随水位上升沿着井管的中心向上运动到相应位置，在重锤的作用下，卷扬缆驱动卷扬轴和卷扬轮逆时针旋转拉直并回收测缆，带动测轮顺时针方向转动，使水位编码器输出值与水位上升变化量相对应，完成水位自动跟踪测量。

本仪器水位编码器输出码为格雷码10～13bit，由多芯航空插头和电缆连接至外接显示器或计算机上，可测量10～80m水位变幅。

本仪器用于地下水水位测量时，当埋深超过80m时，其悬索超长部分须另外加接特种轻质悬索。

3．  测井建造要求

3.1  测井一般由多节定长钢管（或工程塑料管、水泥管）连接组合而成，每节井管长度为2～6米长，每节管道的接缝处必须平滑无障碍物，接缝间隙应≤2mm，接缝处内壁高度差应≤1mm，各节井管的几何中轴线应保持在一条直线上不允许弯曲。

3.2  井管口径尺寸一般不得小于 Φ70㎜，进水口面积约为井口的1/10，各节井管的接缝之间可以不密封。

4．  主要技术参数

4.1  水位变幅：0—10m：0-20m；0-30m；0-40m；0-80m；

4.2  水位编码器分辨力：1㎝

4.3  测量准确度：≤0.2%

4.4  浮子直径：Φ40mm；Φ50mm；Φ100mm可选

4.5  输出信号：格雷码10～13bit（RS485或4-20mA接口选配）

4.6  环境温度：-10℃～85℃

相对湿度；＜90%(40℃).
