WYZ-1型气泡式水位计

WYZ-1型气泡式水位计

1、概述

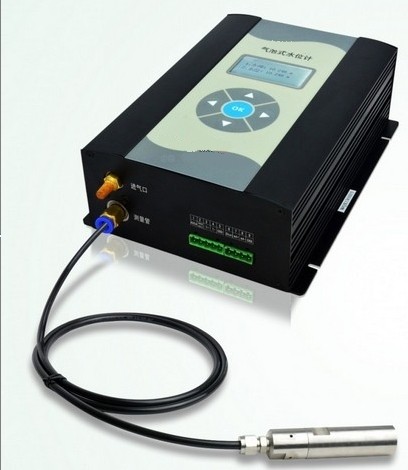

WYZ-1型气泡式水位计是由我公司自主研发生产的高精度水位传感器。它由活塞泵产生的压缩空气流经测量管和气泡室，进入被测的水体中，测量管中的静压力与气泡室上的水位高度成正比。气泡式水位计先后测定大气压和气泡压力，取两个信号之间的差值，计算出气泡室上面的水位高度。
气泡式水位计具有高精度、高可靠、高智能、免气瓶、免测井、免维护、抗振动、寿命长的特点，特别适用于流动水体、大中小河流、水库、或者水体污染严重和腐蚀性强的工业废水等不便建测井或建井昂贵的场合，如：水利水文、大坝上下游、海洋、地下水、石油、化工、污水处理厂、城市排水泵站等监测。
2、功能特点
非接触式测量，精度高、稳定性好、维护方便；
安装便捷，无需建测井，且不受水面漂浮物的影响；
具有零点自动校正功能，可完全消除零点漂移误差；
通过外接温度传感器，可有效补偿液体比重受温度变化的影响；
具有模拟输出和数字通讯接口，方便用户使用；
宽电压设计，具有反接保护、过压过流保护和雷击浪涌吸收能力；
配置LCD显示屏和输入键盘，直观显示即时水位，操作灵活；
自动清洗功能，确保导气管畅通；
循环存储1万条测量记录；
采用Modbus通讯协议，方便与各种数据采集设备对接。
3、技术参数
电源电压：10～24V DC。
待机电流：≤3.5mA
平均电流：≤10mA （测量间隔1分钟，RS485输出）
量  程：20m/30m/40m/70m可选
分辨率：1mm
测量精度：±0.03% F.S.
长期稳定性：≤±0.1% F.S.每年
最大水位变化率：1m/min
测量间隔：1-60分钟可设置，默认1分钟
通讯接口：RS 485
模拟量输出：4～20mA
测量管规格：内φ3/外φ8
温度传感器：NTC 103 （选配件）
测量介质：水（江、河、湖泊、地下水等），特殊液体可定制
工作温度：-20～65℃
储存温度：-40～80℃
环境湿度：≤95%
