FFS-01型土壤蒸渗仪

 一、概述：

FFS-01型浅水定水位土壤蒸渗自动检测装置是我司自主研发的用于自动测检并记录、存储土壤中水份的蒸发量及入渗量的一种专利产品，

本产品克服了以往同类产品中通过人工观测入渗瓶和补水瓶的刻度来记录入渗及蒸发量时产生误差大，时实性差，工作量大的缺点，同时通过自动控制补水桶自动补水解决了以往同类产品补水过程中人工的复杂操作。实现了水份蒸发量、入渗量、地表净流量、补水控制的时实控制、精确检测与记录的全自动处理。

二、系统组成及工作原理：

本装置由土柱桶、平衡怀、马氏瓶及磁浮子编码器、入渗桶及磁浮子编码器、地表净流桶及磁浮子编码器、补水桶、电磁阀、排水泵、数据采集器等组成。其工作原理简述如下：

1、入渗量检测：当外部降水时，水量进入土柱桶，土柱桶内的水位升高，水位高于埋深水位线时，高出的水会通过平衡怀入渗口流入入渗桶，入渗桶中的浮子传感器将测到的水位变化量传给采集器，采集器处理后显示为土桶的入渗量。

2、地表净流量检测：当外部降水量较大未进入土桶入渗而经外部管道进入地表净流桶后，地表净流桶内水位上升，桶中的浮子传感器将测到的水位变化量传给采集器，采集器处理后显示为地表净流量。

3、蒸发量检测：当土柱桶内的水份蒸发时，土桶内的水位会下降，当水位下降到埋深水位线以下时，马氏瓶中的水会通过平衡怀向土桶补水，马氏瓶内的水位会降低，瓶中浮子传感器将检测到的水位变化量上传给采集器，采集器将马氏瓶水位的下降量经处理后显示为土桶的水份蒸发量。

4、采集器在工作的过程中会不断的通过三个浮子传感器检测入渗桶、地表净流桶和马氏瓶中的水位，当检测到入渗桶或者地表净流桶内的水位至上限时会自动启动桶内的排水电机进行排水至下水位停止。当检测到马氏瓶的水位低至下水位时会自动启动补水控制，将补水桶的水补入马氏瓶至上限位时停止。

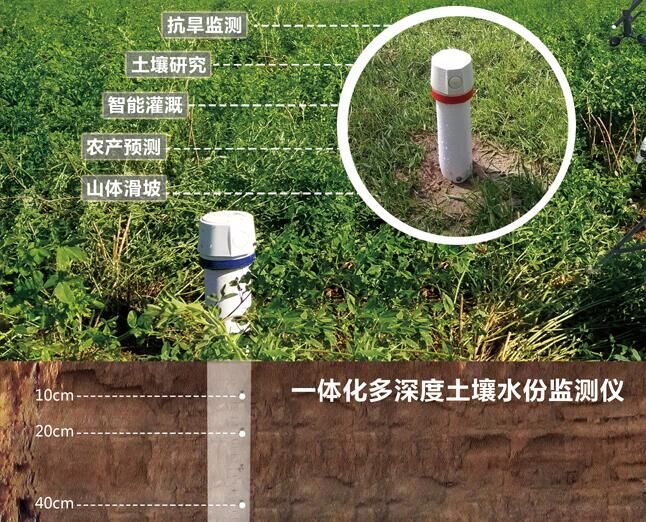

5、土壤水份及温度检测仪为附件（选配件），用于检测土壤中的水份及温度，该仪器可通过RS485，将数据传至上位机。

三、性能指标：

1、入渗量的检测精度：小于0.1mm.

2、蒸发量的检测精度：小于0.1mm.

3、地表净流量检测精度：小于0.1mm.

4、采集器的显示分辨率：0.1mm

5、采集器的采集时间：5分钟一次或用户自行设置（设置范围：5分钟至24小时）。

6、数据存储记录：大于6万条。

7、土壤容积含水率：分辨率0.1%、准确度±3%、测量范围0至100%

8、土壤测温江范围：-20℃至70℃、误差±0.5℃

9、工作电压：直流12V。

10、工作环境：温度0℃∽50℃。湿度 95%HR(40℃时)

11、通讯接口:RS485,MODBUS协议。可通过有线或无线（RTU）接入上位机进行累计、汇总相关数据并以表格或曲线的方法显示。
