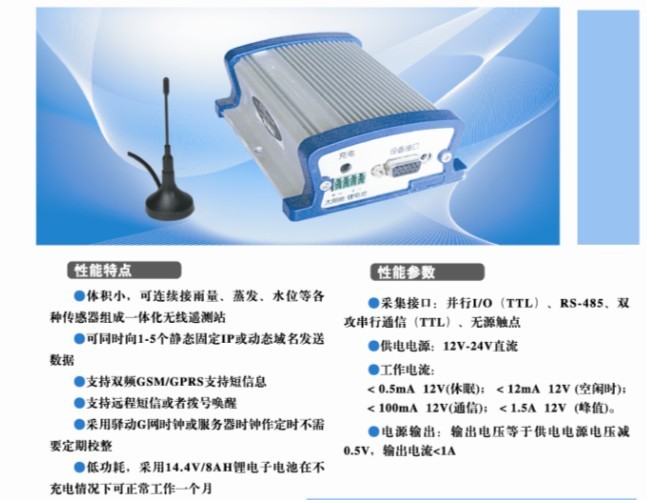

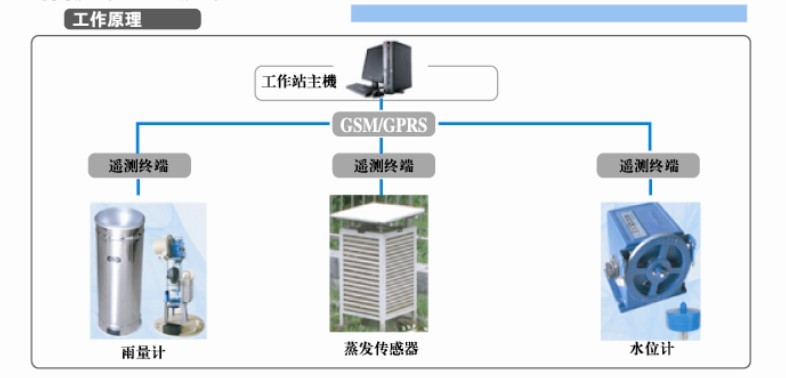

作者: 发布于:2013/12/4 17:34:42 点击: 次 YD-1003型遥测终端机(简称RTU)主要特点: Ø 专门为工业无线远程数据传输应用开发的一款基于移动GPRS网络通信终端、主要针对气象、环保、交通、水利水文等行业部门的工业应用。 Ø 超低功耗设计,休眠情况下整机电流<10mA。 Ø 支持中国移动、中国联通运营商网络。 Ø 内外看门狗技术,确保系统不死机。 Ø 支持2路485接口,2路232接口,6路DI,4路AI,3路电源输出,2路继电器输出。 Ø 支持Modbus协议,可以抄读智能水表、水位计等多种仪表。 Ø 支持透传模式,方便上位机实时抄表。 Ø 支持数据超限加报机制,数据超过阈值时可以通过短信或GPRS或卫星加报。 Ø 支持电压检测,可以随时了解终端当前电池电压。 Ø 精确的实时时钟并自带后备电池,同时支持远程校时。 Ø 内部已集成《水文监测通信规约》,其余协议可根据用户需求定制。 Ø 支持中英文短信功能。 Ø 支持软件远程升级。 Ø 支持双频GSM/GPRS/CDMA,支持短信息、GPRS/CDMA通信、卫星通信。 Ø 内嵌TCP/IP协议栈,通过移动G网进入公共互联网,终端无需主机即可通信,更加方便地集成到您的系统中。 Ø 支持静态固定IP,任何地点的任何一台接入公共互联网的具有固定IP或者动态域名的计算机经过授权,均可接收本设备发送的数据。 Ø 可以同时向1~4个静态固定IP发送数据 Ø 支持主备数据传输通道,GPRS通信为主数据通道,短信息和卫星通信为辅助备用数据通道。 Ø 伟思YD-1003型遥测终端机(简称RTU)有雨量检测GPRS模块、水面蒸发量检测GPRS模块、水位检测GPRS模块以及综合两种以上设备的综合检测GPRS模块等等。RTU也可以连接具有开关量输出、串行通讯接口输出等传感设备。检测模块可以根据设置定时、定量采集,定时自动上报数据,远程召测。 Ø RTU配合雨量计、水位计等测量传感器组成水文信息观测站,采集的水文数据通过移动GPRS通信网实现信息传输。其性能符合国家无线电管理规定和技术标准,以及国家水文测报遥测装置相关标准要求。 Ø RTU配合流速仪、流量计用于测量河流湖泊水库等流量数据。 Ø RTU自带数据记录功能,通过设置或者编程可以实现定时、定量记录存储。记录数据掉电不丢失。记录数据可以现场或远程读取。 Ø 设备采用移动G网时钟或服务器时钟作定时,不需要定期校准。如果传感设备具有实时时钟(如JFZ-01型数字雨量计),也可使用传感设备时钟作定时,并且可以自动对传感设备时钟校准(需传感设备支持)。 Ø RTU采用定时连接发送数据模式,不需要实时在线,每月累计流量小,费用低。 Ø 设备按照低功耗设计,蓄电池供电,小型太阳能板充电,适合野外无电源供应的环境使用。 Ø 采用先进电源技术,供电电源适应范围宽,设备稳定可靠,可安装于室内或室外环境。 Ø RTU带有3路电源输出,可为传感设备提供工作电源。 Ø 优化电磁兼容设计,适合电磁环境恶劣和要求较高的应用需求。 Ø 采用金属外壳,体积小,重量轻,美观坚固,适合嵌入式应用。 三、主要技术参数 1.频率范围:EGSM900/GSM1800双频 2.占用带宽:<200Khz 3.发射功率:33/30dbm ±2db 4.调制方式:GMSK 5.发讯方式:定时/定量,唤醒召测 6.通信接口:2路485接口,2路232接口,6路DI接口,4路AI接口,3路电源输出,2路继电器输出。 7.供电电源:7V~35V直流,标准情况下使用12V,工作电流1A. 8.工作温度:-10°C~+45°C 9.电源输出:输出电压等于供电电源电压-0.3V,输出电流<1A。 10.电磁兼容:1、抗浪涌干扰:1.2/50us 差模±2KV,共模差模±4KV;2、抗静电能力 :接触放电 ±8KV;3、抗脉冲群干扰: 5/50ns ±4KV; 11.工作环境:相对湿度<95%(40℃)。 12.尺寸重量:外形尺寸(长×宽×高):237×139×30(mm),重量:<250g(不含天线)。
