一、概述

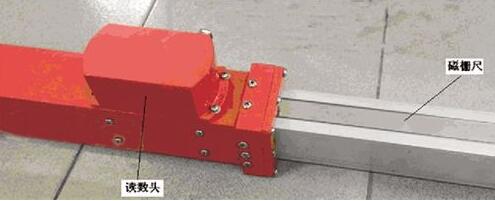

静磁栅闸门开度仪属外置式刚性结构直接测量直线绝对编码器，核心部件是进口线性霍尔传感器和进口超大规模集成电路，它由静磁栅尺和读数头两部分构成。静磁栅尺长根据客户需要定制，由安装座式安装座固定安装在油缸上，电缆由后部引出；测量杆使用工业级方管定制，前部装有万向关节轴承，利用前安装座与油缸活塞杆前部连接，通过安装在油缸上的导向套管导向，工作时随着油缸的伸缩运动，静磁栅尺上做无接触移动，静磁栅读数头上感应到闸门开度信号，直接测量活塞杆绝对位移，测量精度为1毫米，产品结构简单直观，高度可靠。
静磁栅闸门开度仪采用外置沿油缸（或其他）安装方式。测量杆前端通过自润滑关节轴承与活塞杆前部吊头连接，安装在油缸前部的支座上，读数头和静磁栅尺之间保持1.5～3毫米的间隙。
二、静磁栅闸门开度仪技术参数
量程：0-10m
分辨率：1mm
输出形式：SSI 串行同步数字信号、RS485信号、4-20mA信号三种，选配
供电电源： DC24V，开关电源
全程线性度：≤0.01%
使用环境温度：－25℃～85℃
使用环境条件：户外，IP67。
使用振动条件：全向振幅±3mm，5～200Hz
磁尺衬管截面不小于50×25mm，壁厚不小于4mm；磁尺采用不锈钢面防护，使用寿命大于15年；
开度仪配套独立的上下极限位和检修位行程开关，行程开关工作位置现场可调，必要时，每行程开关均可提供常开与常闭接点各一个。
